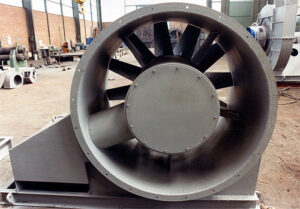

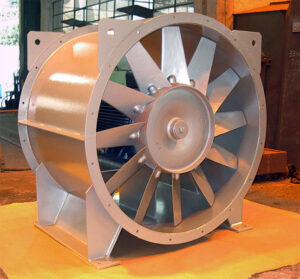

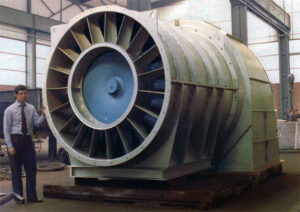

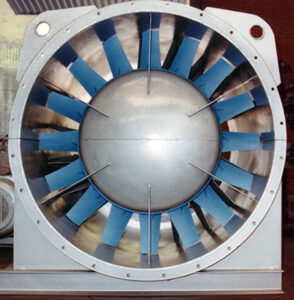

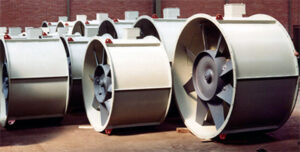

Dispositivo mecánico cuyo objetivo consiste en impulsar aire y gases mediante una hélice formada por un número variable de álabes anclados en un núcleo que se encarga de transmitir la energía del eje a los álabes, permitiendo que la trayectoria del aire sea paralela al eje de la hélice.
Aplicaciones de los ventiladores axiales
Estos ventiladores son apropiados para aquellas situaciones en las que se requiera mover gran cantidad de aire en baja presión. Gracias a ello, estos ventiladores son idóneos para sustituir el aire de un ambiente cerrado por uno de mejor calidad (renovar el aire), siendo adecuados para aplicaciones de extracción.
- Torres de refrigeración
- Centros comerciales
- Parking
- Industria minera
- Naves industriales
- Túneles
- Industria textil
- Industria naval
PRINCIPALES APLICACIONES
- Ventilación en naves industriales y túneles
- Ventilación en la industria minera
- Ventilación en la industria naval
- Ventilación en la industria textil
- Torres de refrigeración
- Torres de prilling
PRINCIPALES CARACTERÍSTICAS
Presión estática de hasta 180 mm.C.A. para cada escalón de compresión. Tamaños comprendidos entre 335 mm y 3.000 mm de diámetro. Rotores fundidos en aleación ligera con álabes de perfil aerodinámico regulables en paro. Rendimiento de hasta el 81%.
TIPOS
- Ventilador helicoidal
es uno de los modelos más comunes, es de fácil instalación y no requiere de gran potencia para cambiar el aire de un espacio en poco tiempo. Para su instalación hay que tener en cuenta los siguientes aspectos: caudal, presión, ruido, consumo de energía y protección. - Ventilador tubular
tamaño compacto y flexible a la hora de la instalación, ya que se puede colocar en vertical, horizontal o en un ángulo concreto. - Ventilador tubular con directrices
Características similares a los anteriores, pero de mayor rendimiento y eficacia.
Se pueden distinguir diferentes modelos de ventiladores dependiendo del lugar de instalación
- Ventiladores de muro: se utilizan en fábricas y almacenes
- Ventilador de chorro: cuando se necesita una determinada velocidad incidiendo en una persona u objetivo.
- Ventilador de conducto (extractores: traslado de aire entre dos espacios distintos), según el tipo de instalación:
- Ventilador de pared
- Ventilador para intercalar productos
- Ventilador para instalaciones en intemperie
Los parámetros que más influyen en las prestaciones de un ventilador axial son
- El diámetro del ventilador axial. Cuanto mayor sea el diámetro del ventilador, mayor caudal de aire se podrá mover.
- La potencia del motor (revoluciones). El caudal de aire que podrá mover el ventilador es proporcional al número de revoluciones por minuto y la presión proporcional al cuadrado de las revoluciones.
Otros parámetros a tener en cuenta
- Ángulo de los álabes o palas
- Número y anchura, con la misma cantidad de álabes, pero con mayor anchura se incrementa la zona útil del ventilador
- Nivel acústico
Fichas Técnicas Ventiladores Axiales
Optimice los procesos de cálculo, diseño y compras de su proyecto con información técnica rigurosa y validada. Ponemos a disposición de ingenieros, jefes de planta y responsables de calidad la base de datos completa de nuestros componentes y sistemas.
Preguntas Frecuentes
El nivel de ruido de un ventilador axial industrial depende de factores como el diámetro, la velocidad de giro, el diseño y número de álabes, el caudal, la presión y las condiciones de instalación. Por ello, el nivel acústico debe analizarse específicamente para cada aplicación.
En Gruber Hermanos tenemos en cuenta el nivel acústico dentro del proceso de diseño y selección del ventilador axial, buscando adaptar las características del equipo a las necesidades de cada instalación. Cuando el proyecto requiere un mayor control del ruido, podemos estudiar soluciones específicas de aislamiento y atenuación acústica.
Gracias a nuestro laboratorio de ventilación podemos comprobar las características de los ventiladores que fabricamos y desarrollar soluciones adaptadas a las condiciones de trabajo del cliente.
El consumo de un ventilador axial industrial depende principalmente del caudal y la presión necesarios, del diámetro del ventilador, de la velocidad de giro, del rendimiento del equipo y de la potencia del motor.
En Gruber Hermanos diseñamos y seleccionamos ventiladores axiales de acuerdo con las condiciones de funcionamiento de cada aplicación. Nuestros ventiladores axiales pueden alcanzar rendimientos de hasta el 81 %, y sus prestaciones dependen, entre otros factores, del diámetro, la potencia del motor, las revoluciones y el ángulo de los álabes.
Además, la utilización de variadores de frecuencia permite regular la velocidad de giro y adaptar el funcionamiento del ventilador al punto de trabajo necesario. Esta regulación puede proporcionar un importante ahorro energético al permitir trabajar a la velocidad adecuada para cada condición de funcionamiento.
El mantenimiento de un ventilador axial industrial debe adaptarse a sus horas de funcionamiento y a las condiciones de trabajo. Es recomendable realizar inspecciones periódicas para comprobar el estado de la hélice y sus álabes, rodamientos, eje, motor, elementos de transmisión cuando existan, fijaciones, vibraciones y posibles signos de desgaste, corrosión o acumulación de materiales.
En aplicaciones industriales especialmente exigentes, las condiciones del aire o gas transportado pueden influir directamente en el desgaste de los componentes. Por ello, el mantenimiento preventivo ayuda a detectar posibles problemas antes de que provoquen una avería o una parada de producción.
En Gruber Hermanos ofrecemos servicios de mantenimiento, diagnosis, equilibrado y reparación de maquinaria rotativa. Podemos analizar las condiciones reales de funcionamiento del ventilador y recomendar las actuaciones necesarias para recuperar o mejorar sus prestaciones.
La ubicación de un ventilador axial industrial depende principalmente del caudal, la presión, el tipo de instalación y la función que debe desempeñar. Los ventiladores axiales son especialmente adecuados para aplicaciones que requieren mover grandes cantidades de aire a baja presión, por lo que se utilizan habitualmente en sistemas de extracción y renovación de aire.
Según el modelo y las necesidades de la instalación, pueden utilizarse ventiladores de muro, ventiladores de chorro, ventiladores de conducto o ventiladores tubulares. Los ventiladores tubulares, por ejemplo, ofrecen flexibilidad de instalación y pueden colocarse en posición vertical, horizontal o con una determinada inclinación.
En Gruber Hermanos seleccionamos y diseñamos el ventilador en función de las condiciones concretas de cada proyecto. Nuestros equipos axiales se utilizan en naves industriales, túneles, parkings, centros comerciales, torres de refrigeración, minería, industria textil e industria naval, entre otras aplicaciones.
